Cách đấu nguồn Led vào nguồn tổ ong tại Đồng Nai

Nguồn tổ ong

Hướng dẫn cách kết nối nguồn cho đèn LED sử dụng nguồn tổ ong 12V:

Để đấu nguồn cho đèn LED sử dụng nguồn tổ ong 12V, bạn có thể tuân theo các bước sau:

Bước 1: Kiểm tra thông số của đèn LED và nguồn tổ ong để đảm bảo bạn đã lựa chọn đúng.

- Xác định công suất đèn LED: Mỗi mét dây đèn LED 12V tương đương với 1A. Ví dụ, với đèn LED dây cuộn 5m, bạn cần nguồn tổ ong 12V có công suất ít nhất 10A.

Bước 2: Xác định dây âm và dây dương của đèn LED:

- Dây dương: Sợi dây điện màu đỏ hoặc cam, được ký hiệu (+).

- Dây âm: Sợi dây điện màu tối, thường là màu đen, được ký hiệu (-).

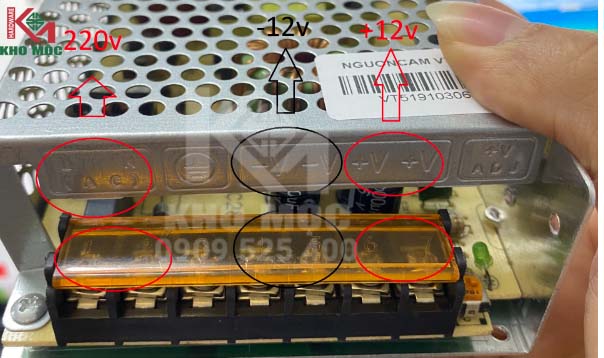

Bước 3: Xác định cực âm và cực dương trên nguồn tổ ong:

- Đầu vào của nguồn: Ký hiệu là AC 220V (N, L).

- Đầu ra của nguồn tổ ong có cực âm và cực dương. Cực âm được ký hiệu là (-) hoặc V-, còn cực dương được ký hiệu là (+) hoặc V+.

Bước 4: Nối dây điện đầu vào của nguồn tổ ong với ổ cắm điện trong nhà.

Bước 5: Nối dây đèn LED với đầu ra của nguồn tổ ong:

- Nối dây âm (màu tối) của đèn LED với cực âm (-) của nguồn.

- Nối dây dương (màu đỏ hoặc cam) của đèn LED với cực dương (+) của nguồn.

Lưu ý: Trước khi thực hiện, hãy đảm bảo nguồn điện đã được tắt và tuân thủ các quy định an toàn điện để tránh rủi ro chập điện. Nếu bạn không tự tin trong việc đấu dây, hãy nhờ sự trợ giúp từ một người có kinh nghiệm hoặc một kỹ thuật viên điện.

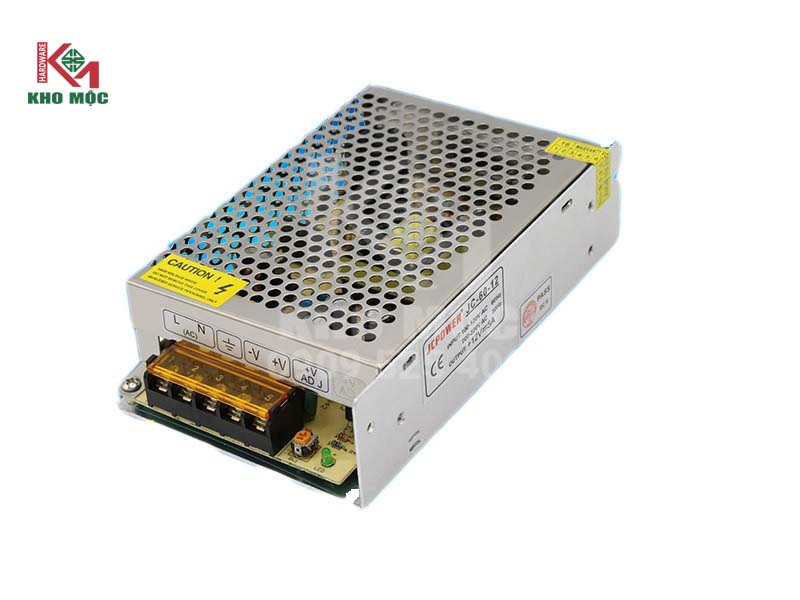

Nguồn tổ ong

Cách đấu nguồn đèn 12V LED dây

Dưới đây là cách kết nối nguồn cho đèn LED dây 12V:

1. Chọn nguồn 12V: Đầu tiên, hãy chọn một nguồn cung cấp 12V phù hợp với đèn LED dây 12V cần kết nối.

2. Xác định dây âm và dây dương trên đèn LED dây 12V: Tìm dây dương có màu đỏ (cam) và ký hiệu (+), và tìm dây âm có màu tối (đen) và ký hiệu (-).

3. Xác định đầu vào và đầu ra của nguồn 12V: Tìm đầu vào của nguồn, được ký hiệu là AC 220V (N/L), và tìm đầu ra của nguồn, gồm cực âm (V-) và cực dương (V+).

4. Kết nối đầu vào nguồn 12V với ổ cắm điện: Sử dụng dây điện đơn để nối đầu vào của nguồn 12V với ổ cắm điện tại nhà.

5. Kết nối đầu ra nguồn 12V với đèn LED dây: Sử dụng dây âm (màu đen) để kết nối với cực âm (-) của nguồn, và sử dụng dây dương (màu cam) để kết nối với cực dương (+) của nguồn. Nếu bạn cắt đoạn dây LED 5m thành đoạn dây ngắn hơn, hãy tuân thủ quy tắc cắt được đánh dấu trên cuộn LED để tránh hỏng đoạn dây không sử dụng được. Để nối hai đoạn dây LED với nhau, bạn có thể sử dụng đấu nối LED tiện dụng mà không cần hàn.

Mua nguồn tổ ong >>>Tại đây

Cách đấu LED dây vào nguồn 5V

Đấu đèn LED với nguồn 5V khá đơn giản. Bạn chỉ cần nối hai đầu của đèn LED chính xác với hai đầu của nguồn. Sau đó, hãy đấu nối nguồn điện với một công tắc và quá trình hoàn thành.

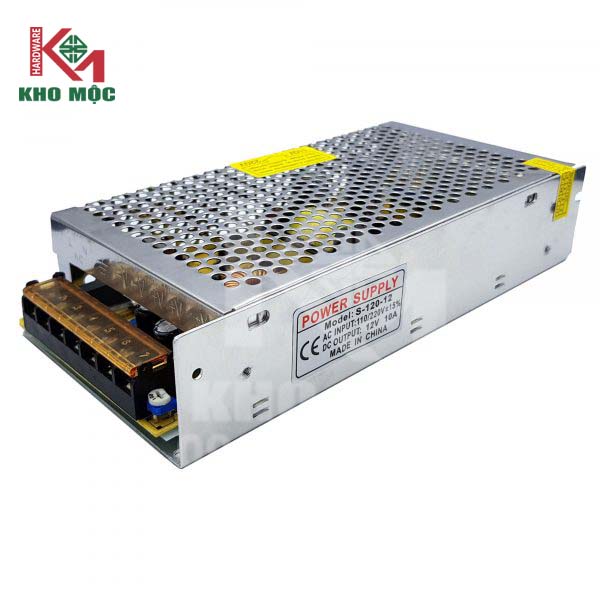

Nguồn tổ ong

Nguồn LED 5V được sử dụng phổ biến trong việc thi công biển quảng cáo và đèn trang trí. Nguồn này giúp chuyển đổi dòng điện xoay chiều (AC) 220V thành dòng điện một chiều (DC) 5V.

Tuy nhiên, bạn cần chú ý sự khác biệt giữa hai cách đấu nối tiếp và đấu nối song song.

Cách đấu led vào nguồn 5v nối tiếp

Khi đấu nối tiếp, điện áp nguồn 5V phải lớn hơn tổng điện áp của các đèn LED, với tối đa 2 đèn LED màu đỏ hoặc vàng. Nếu ta ký hiệu Vled1 là điện áp của LED thứ nhất và Vled2 là điện áp của LED thứ hai, ta có điều kiện Vled1 + Vled2 < 5V với Iled1 = Iled2.

Bước 1: Đầu tiên, chúng ta tính toán giá trị điện trở và công suất trong mạch để xác định loại nguồn 5V phù hợp. Điện trở R được tính theo công thức sau: R = (Vcc - Vled1 - Vled2 - Vledn) / Iled1, và công suất PR được tính bằng công thức PR = Iled2 * R.

Bước 2: Tiếp theo, chúng ta thực hiện đấu nối LED với nguồn 5V theo kiểu nối tiếp. Đây là một kiểu kết nối có công suất nhỏ hơn nhưng yêu cầu nhiều thời gian thực hiện.

>>>Xem thêm: Tổng hợp 8 điều cần biết khi sử dụng Nguồn tổ ong rất cần thiết cho bạn

Cách đấu led vào nguồn 5v song song

Khi đấu song song, điện áp của nguồn 5V phải lớn hơn điện áp của mỗi đèn LED, trong đó Vled1 = Vled2 = ... = Vledn. Bạn cần chọn một nguồn 5V có công suất phù hợp với số lượng đèn LED được kết nối song song và khả năng chịu nhiệt của điện trở.

Để tính toán công suất nguồn 5V phù hợp, bạn có thể sử dụng công thức sau:

R = (Vnguồn - Vled1) / (n * Iled)

PR = (n * Iled)² * R

Cách đấu LED vào nguồn song song được thực hiện dễ dàng và nhanh chóng, tuy nhiên, nó yêu cầu một công suất nguồn khá lớn.
